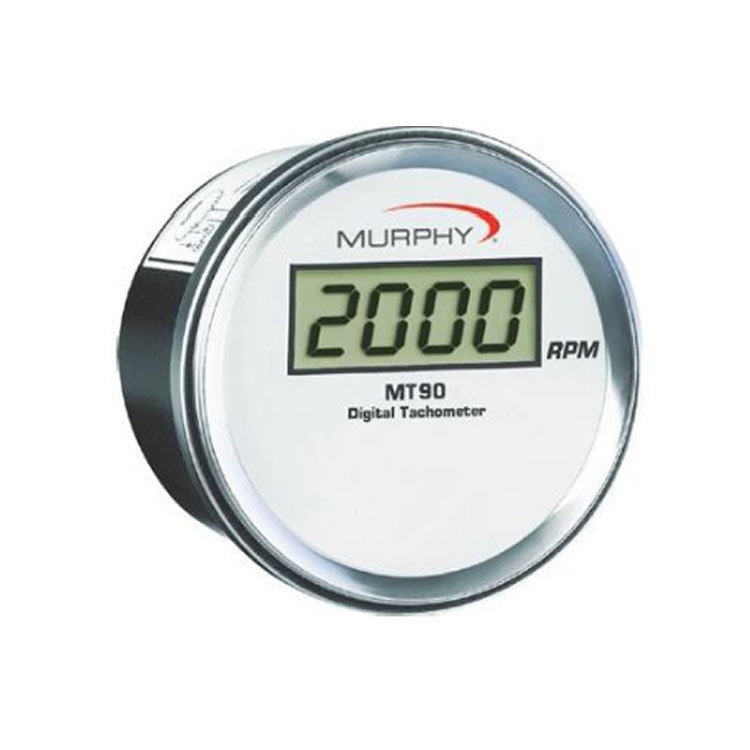

Murphy Selectronic? MT90 數字轉速表 規格參數

一、核心特性

?   高精度與可靠性： 采用石英晶體時基和數字固態電子技術。

?   背光顯示： 便于在光線不足的區域讀取數據（需電池電源）。

?   典型應用： 發電機、壓縮機、工業發動機、油田設備、船舶、車輛、農用設備和工程機械。

二、電源要求

1.  供電方式：

    ?   磁力傳感器供電 (Pickup Power)： 4-35 Vrms (伏交流有效值)*

    ?   電池供電 (Battery Power)： 8-40 VDC (伏直流電) (兼容 12V, 24V, 32V 系統)

2.  電流消耗 (在 40 VDC 條件下)：

    ?   背光燈關閉 (Tach backlight Off)： 4 mA (毫安)

    ?   背光燈開啟 (Tach backlight On)： 25 mA (毫安)

    ?   注意：背光功能需要電池電源。

三、信號輸入

1.  信號源：

    ?   Murphy 磁力傳感器 (Magnetic pickup)

    ?   交流發電機 (Alternator)*

2.  信號輸入電壓 (Signal Input Voltage)： 4 至 35 Vrms (伏交流有效值) (來自磁力傳感器或交流發電機)*

3.  每轉脈沖數 (Pulses per Revolution)： 3 至 999

四、物理特性

1.  外殼 (Case)： 1018 聚碳酸酯/聚酯混合物

2.  鏡片 (Lens)： 聚碳酸酯

3.  邊框 (Bezel)： #430 不銹鋼

4.  顯示屏 (Display)： LCD, 4 位數碼管, 七段式

5.  安裝孔 (Mounting Hole)： 3-7/16 英寸 (87 毫米)

五、環境參數

1.  工作溫度 (Operating Temperature)： -4° 至 158°F (-20° 至 70°C)

2.  存儲溫度 (Storage Temperature)： -13° 至 185°F (-25° 至 85°C)

六、尺寸與重量

1.  運輸重量 (Shipping Weight)： 14 盎司 (0.4 千克)

2.  運輸尺寸 (Shipping Dimensions)： 5-1/2 x 5-1/2 x 5-1/2 英寸 (140 x 140 x 140 毫米)

七、校準說明

?   通過設置轉速表背面的一系列校準旋轉開關來校準發動機轉速。

?   正確的開關設置序列取決于：

    1.  使用磁力傳感器時： 飛輪齒圈齒數。

    2.  使用交流發電機時： 交流發電機皮帶輪與發動機皮帶輪的直徑比以及交流發電機的磁極數。
